工字轮如何放线张力控制?


​     工字轮如何放线张力控制?工字轮收放线机电气控制系统除了提供拖动工字轮转动的动力以外,主要是提供一个有效的钢丝张力控制系统。放线时机械阻尼张力控制工字轮放线机一般采用被动放线,在放线张力调整要求较高以及高速放线时采用力矩电机拖动,要求恒张力放线时采用交流变频电机主动放线。

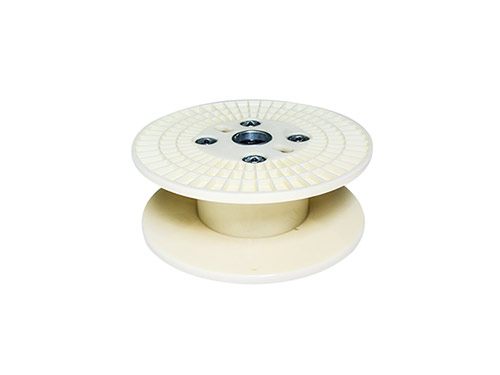

工字轮
     工字轮收线拖动电机常用力矩电机,要求恒张力收线时需要采用交流变频电机拖动。无电机被动放线的放线机放线时需要给工字轮一定的阻力,以防止线材乱线,针对不同直径的钢丝所要求的阻力大小不同,典型的阻尼机构设计如图1所示。阻尼机构有阻尼轮、阻尼带、调整螺母等几部不同,被动放线机设计阻尼机构来满足此要求。

     阻尼带一端固定在机架上,在阻尼轮上的缠绕方向与阻尼轮放线时转动方向相反,这一点很重要。通过调整螺母的位置调整弹簧压紧力,给阻尼带提供不同的正压力,达到调整阻尼机构阻力的目的。

     放线时为了更有效控制钢丝张力,避免钢丝抖动对生产的影响,也可以在放线机上增加张力缓冲机构,提高放线质量。

     放线机与张力缓冲机通过钢丝绳或链条软联结,钢丝张力变化时,带动缓冲机的动轮上下移动,通过钢丝绳或链条拉紧弹簧调整阻尼机构对阻尼轮的压紧力,从而达到控制放线的目的。
